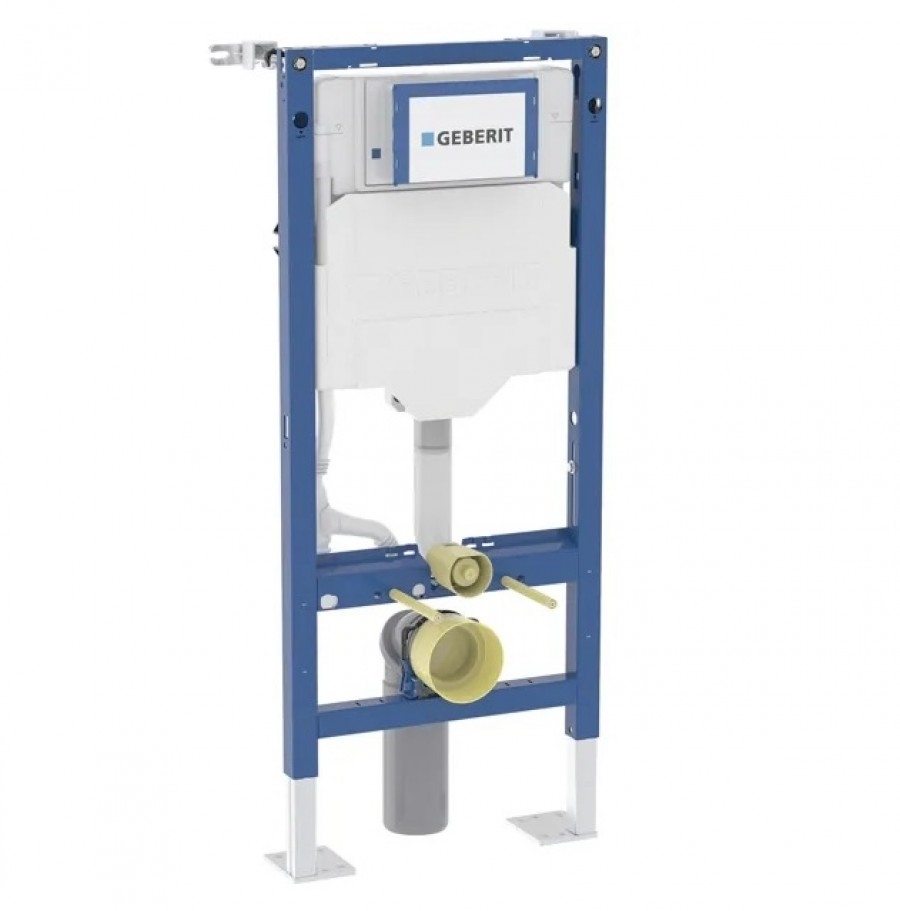

Bâti-support Geberit Duofix Autoportant UP320 SIGMA12

- Bâti-support Geberit Duofix Sigma Autoportant UP320, de marque GEBERIT - Réf : 111.333.00.6

Utilisation :
Pour parois à montants en métal et en bois
Pour montage dans des parois de cloison sèche monocoque
Pour montage dans parois en applique à hauteur de local ou partielle
Pour montage dans parois de séparation à hauteur du local
Pour hauteur de chape de 0–25 cm
Pour WC suspendus

Caractéristiques :

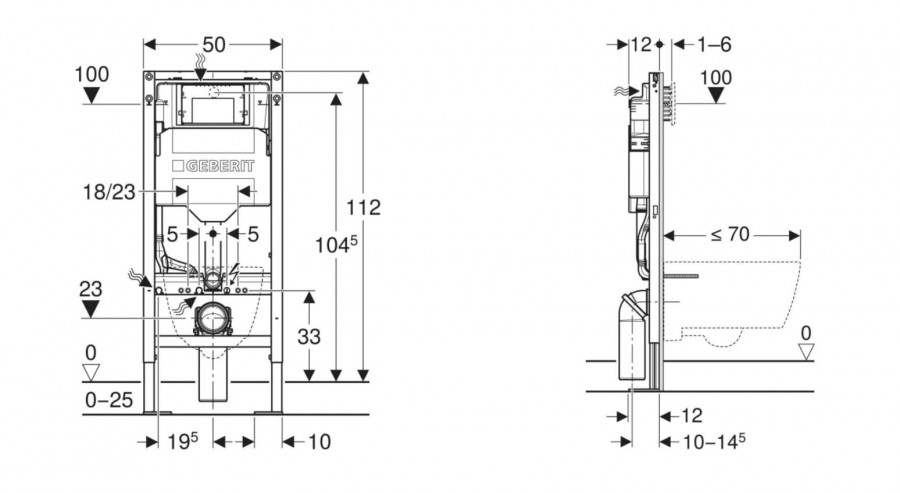

Cadre pour WC suspendus avec dimensions de raccordement selon EN 33 et saillie jusqu’à 70 cm
Avec tôle d’extraction pour fixation latérale au-dessus de l’élément sur des profilés en métal ou en bois ou sur des montants pour hauteur du local Geberit Duofix
Trou de fixation alternative pour fixation murale
Avec grandes plaques de pied, pour un meilleur transfert des forces dans le sol
Plaque de pied avec vis de réglage pour l’alignement
Pieds supports galvanisés, protégés contre la corrosion, antidérapants
Coude de raccordement pour différentes positions en profondeur, à monter sans outils, plage de réglage 45 mm
Coude de raccordement rotatif pour tubulure pour sortie horizontale vers l'arrière
Réservoir à encastrer Geberit Sigma 12 cm, isolé contre la condensation
Pour déclenchement frontal, adapté au rinçage simple touche, rinçage double touche et le rinçage interrompable
Post-rinçage immédiat possible avec réglage d'usine
Coude de chasse emboîté
Réservoir pouvant pivoter de 180° pour permettre l'accès depuis une pièce de maintenance
Travaux de montage et d'entretien sur les réservoirs à encastrer sans outils
Alimentation à l’arrière ou par le haut au centre
Boîtier de réservation pour trappe de visite ajustable, protège de l’humidité et de la saleté
Avec fourreau pour conduite d’alimentation pour WC lavants Geberit AquaClean et pour câble de raccordement
Possibilité de fixation pour le raccordement électrique et le boîtier Power & Connect

Détail du produit :
Volume de chasse : 6 / 3 L
Grand volume, plage de réglage : 4 / 4.5 / 6 / 7.5 L
Petit volume, plage de réglage : 2 - 4 L
Pression dynamique : 0.1 -10 Bar
Température d'utilisation de l'eau max : 25°C
Matériau : Acier

Livré avec :
Alimentation d’eau R 1/2", compatible avec MasterFix et MeplaFix, avec robinet équerre et volant intégrés
Boîtier de réservation pour trappe de visite
2 fixations murales
Kit de raccordement pour WC, ø 90 mm
Coude de raccordement 90° en PVC, ø 90 / 100 mm
6 goujons d'ancrage M8
Matériel de fixation et de protection

Les plus produits :
Chasse d'eau puissante
Économique
Fixation brevetée

Garantie 10 ans


POUR TOUTES LES SITUATIONS D'INSTALLATION
- PLAQUE DE FIXATION LATÉRALE EXTRACTIBLE
Fixation latérale extractible à l'extrémité supérieure du cadre pour le montage contre des montants verticaux pour les applications à hauteur de pièce.

- POSITION ALTERNATIVE POUR LES FIXATIONS MURALES
Un point de fixation haute supplémentaire pour les fixations murales afin d'adapter leur position aux conditions structurelles, par exemple en cas d'obstacles ou de câbles sur le mur au niveau de la fixation standard.

- CONVIENT POUR UNE CONSTRUCTION DE NIVEAU 25 CM
Pieds de support extensibles avec une plus grande variété de réglages pour des constructions de sol jusqu'à 25 cm.

- CONCEPTION ASTUCIEUSE DE LA PLAQUE DE PIED
Grâce à un espace creux, la plaque de pied peut également être montée au-dessus des vis de fixation du profilé de sol sans que la tête des vis ne soit gênante.

- CONVIENT POUR LES WC JUSQU'À 70 CM
La géométrie optimisée du cadre permet un montage stable de tous les types de WC suspendus avec une saillie allant jusqu'à 70 cm.

HYDRAULIQUE OPTIMISÉE

- MÉCANISME DE CHASSE À ÉCONOMIE D'EAU
Le volume d'eau peut être réglé sur la cloche de type 212.
Le bassin de celle-ci est pourvu d'un modérateur intégré qui permet de régler le débit en fonction de la nature de la cuvette de WC.

- ROBINET FLOTTEUR SILENCIEUX
Le robinet flotteur de type 383 assure un remplissage constant et rapide avec un minimum d'émissions sonores.

MANIPULATION AISÉE AVEC LE SYSTÈME GEBERIT DUOFIX
- FIXATION MURALE 1/4 DE TOUR
La fixation murale du système Geberit Duofix est très facile à verrouiller et ne demande qu'un minimum d'effort.
- SUPPORT DE PANNEAUX ENTRE LES BÂTI-SUPPORTS
Les rails du système entre les bâti-supports Duofix offrent un support pour les panneaux de revêtement. Des trous supplémentaires dans l'équerre de fixation du système et dans le châssis Duofix permettent une fixation facile.
- PLAQUE DE PIED SIMPLE À CLIPSER Le bâti-support en applique Duofix peut être clipser dans le profilé de sol du système Duofix d'un seul geste de la main.

- INDICATEURS SUPPLÉMENTAIRES
Des indicateurs sur le cadre bleu facilitent la mesure du centre de la tige filetée et du milieu du coude de raccordement à l'évacuation.

- VIS AVEC EMPREINTE TORX®
Les vis dotées d'une empreinte hexalobulaire supplémentaire (Torx®) offrent un choix supplémentaire d'outils lorsque l'on travaille avec une visseuse sans fil.
- COLLIER DE COUDE D'ÉVACUATION SIMPLEMENT RÉGLABLE
Le collier peut être facilement ajusté en fonction de la position du coude de raccordement en le faisant coulisser pour assurer une installation sans tension et un parfait alignement avec le réseau d'évacuation.
- KIT DE RALLONGES DE PIED FACILE À INSTALLER
Le nouveau kit de rallonges de pied se monte simplement sur les pieds appliques existants. Ces derniers ne doivent donc plus être substitués et jetés.
- PIEDS AUTOPORTANTS COMPACTS 10 X 12 CM
Plus petits et positionnés dans le bon sens dans le carton, l’installation du bâti-support Duofix autoportant est encore plus rapide.
